1、液動下開式堰

1.1 技術規格、參數

1.1.1 型式

A.堰門：堰門整體安裝二次澆筑成型固定。雙向受壓密封。

B.驅動：采用雙油缸驅動，油缸采用防腐材料，油缸桿采用防腐及熱處理。

1.1.2 性能

A.堰門：堰門全開時與流道相匹配，保證至大行洪能力，在停電時堰門能自動開啟不阻礙行洪，雙向受壓密封，雙向泄漏量均小于0.1L/m·min；

B.油缸：兩油缸啟閉力在18T左右。

·表面硬度HRC50o-58o

·使用壽命在5-10年以上

·內置位移傳感器，防護等級IP68 防爆等級ExDⅡBT4

C.液壓油：50L左右

1.1.3 材質

堰板、堰框                              不銹鋼304

導向塊                                  PE1000

密封條                                  EPDM

緊固件                                  不銹鋼304

油缸                                    不銹鋼304

1.2 主要結構及工作原理

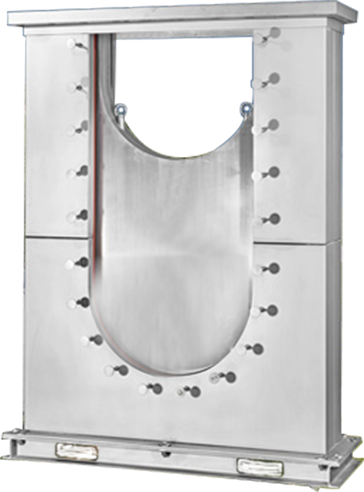

堰門主要由堰框、堰板、導向、密封條、液壓站、控制柜、液位計等部件組成。

1.2.1 主要結構

    堰板位于堰框中間，堰門導向板凹嵌導向塊中，起到堰門上下導向的作用，堰板在導向塊中滑動，導向塊固定在門框上，油缸位于堰板兩側，一端與堰板連接另一端與堰框連接，然后形成一個整體，安裝時整體吊裝到基礎中，二次澆筑成型即可。

1.2.2 工作原理

     堰門通過液壓站驅動油缸兩側油缸上下運行，可以?？吭谌我馕恢?。

1.2.3 具體結構

液動下開式堰門包括堰門框架和與堰門框架活動配合的堰門門板，其特征在于：堰門框架的中部開有凹槽，凹槽的兩側為導向槽，堰門門板兩側與導向槽滑動配合，底部穿過堰門框架，堰門框架內設有液壓油缸，液壓油缸的活塞桿連接堰門門板。

1.3優勢

1.整體結構緊湊，簡單，易于制造，裝置可設置于水下，適用于多種環境。

2.堰門門板可停在不同的高度，以控制不同的配水流量或調節不同的上游水位。

3.液壓油缸可配備自動控制系統，對液動下開式堰門實現無人值守的自動控制。

4.結構件采用結構鋼或不銹鋼制成，重量輕，堅固耐用，耐腐蝕性高。

5.更換導向槽上的密封條方便簡單。

2、液壓控制系統

2.1 系統組成

2.1.1 液壓系統由液壓站、液壓堰門和流量閘門油缸及液壓膠管及接頭等組成，液壓站由油箱、電機泵組、閥組、各種傳感器及內部管路等組成，采用立式電機泵組的結構形式。結構精致、緊湊、安全可靠。

2.1.2 液壓系統完全封裝并進行緊密的密封，液壓缸，殼體，柱塞及相應部件等采用不銹鋼材料以防銹蝕。液壓回路的布置可以根據現場情況調整，帶有布置保護槽，液壓回路的末端連接到電-液控制柜內的液壓總成上。液壓缸布置在沖洗門側端與門框形成整體，缸軸由滑動柱塞驅動，鎖閉機構的設計能實現安全的鎖閉和開啟。

2.1.3 液壓站完全由電氣控制系統控制，液壓站接收控制系統指令，給液壓缸提供動力，使液壓缸伸出或縮回，帶動門板打開或關閉。

2.1.4 液壓管連接液壓缸和液壓站，將電機的驅動力傳輸至液壓堰門和流量閘門的啟閉，液壓管線包括完整的填充柱和液壓油，以及其他的必要緊固件和配件。

2.2  系統參數

電氣系統 動力電源 三相AC380V，50HZ

控制電源 DC24V

液壓泵 額定壓力（MPa） 10

至大壓力（MPa） 16

油液介質 L-HM46

設備功能：

下開式堰門常安裝于截流井溢流管之前，可通過快速調節溢流堰頂部高度的功能,保證堰頂
高度高于外部河道液位高度,從而實現防倒灌功能。

運行原理：

下開式堰門由堰門主體、兩側滑軌、液壓缸伸縮臂、水位監測系統、液壓控制系統等組成。
當旱季和小雨時,堰門處于關閉狀態,實現完全截流井中污水的功能。大雨來臨,井中水位過高
時,防倒灌堰打開泄洪,防止井內污水造成內澇。當外部受納水體/河道水位高于井中液位時,
下開式堰門]頂高將始終高于外界液位,實現防倒灌功能

技術優勢：

■排水管網內外部液位實時監測

■特殊密封結構,實現零泄漏

■實現溢流口的完全關閉

■運行穩定,維護量少

■不存在垃圾堵塞現象

■可遠程控制，可實現自動運行
